[SQLD] 데이터 모델링 - 관계

관계란?

• (사전적의미) 상호 연관성이 있는 상태
• 엔터티의 인스턴스 사이의 논리적인 연관성으로 존재의 형태로서나 행위로서 서로에게 연관성이 부여된 상태



관계의 패어링

각각의 엔터티의 인스턴스들은 자신이 관련된 인스턴스들과 관계의 어커런스로 참여하는 형태





• 인스턴스 각각은 자신의 연관성을 가지고 있을 수 있다.
• 이것을 집합하여 '강의' 라는 관계를 도출한다.



관계의 분류

• 존재에 의한 관계
  예) 사원은 부서에 항상 속해있다.
• 행위에 의한 관계
  예) 주문은 고객이 주문을 할 때 발생된다.

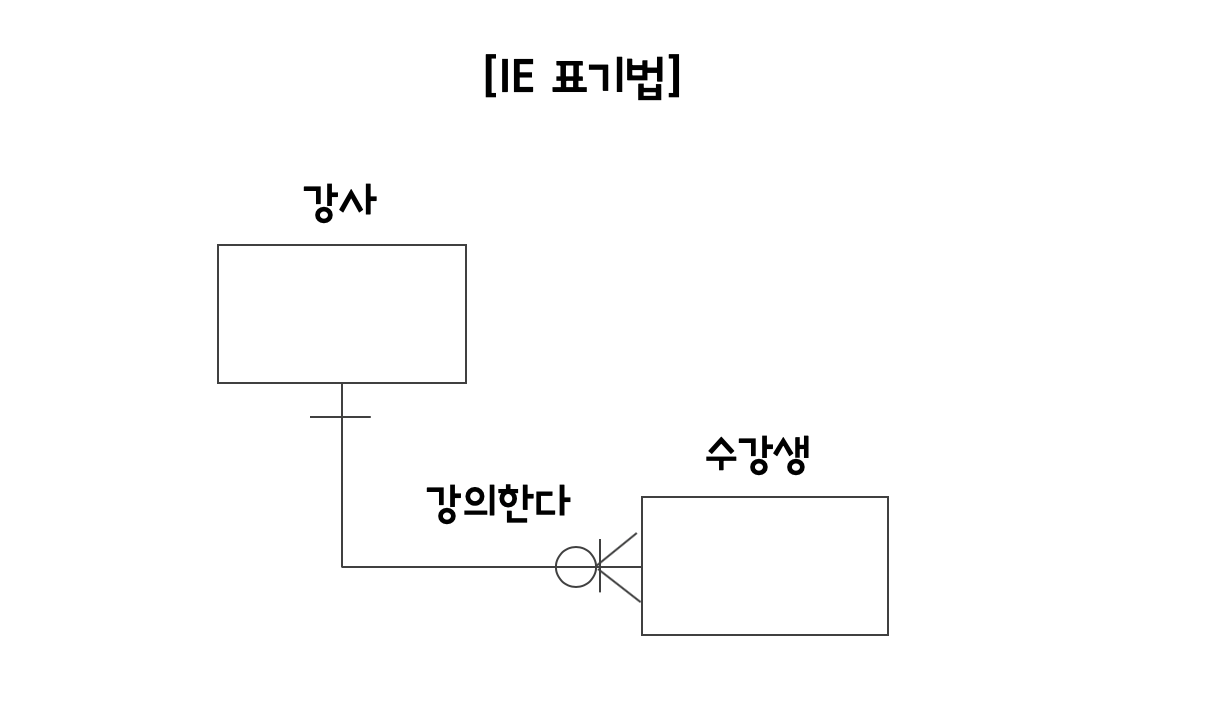

관계의 표기법

관계명 (Membership)

• 관계의 이름으로, 엔터티가 관계에 참여하는 형태를 지칭한다.
• 각각의 관계는 두 개의 관계명을 가진다.

관계차수 (Cardinality)

• 튜플의 개수를 의미  (애트리뷰트의 개수는 차수(Degree)를 의미)
• 1:1, 1:M, M:N

관계선택사양 (Optionality)

• 필수관계, 선택 관계
• 하나의 주문목록에는 한 개의 목록을 항상 포함하고, 한 목록은 여러 개의 주문 목록에 의해 포함 될 수 있다.



관계의 정의 - 체크사항

• 두 개의 엔티티 사이에 관심있는 연관규칙이 존재하는가?
• 두 개의 엔터티 사이에 정보의 조합이 발생되는가?
• 관계연결에 대한 규칙이 서술되어 있는가?
• 관계연결을 가능하게 하는 동사가 있는가?



관계의 정의 - 관계 읽기

• 기준 엔터티를 한 개 또는 각으로 읽는다.
• 대상 엔터티의 관계참여도 즉 개수를 읽는다.
• 관계선택사양과 관계명을 읽는다.













참조 - 한국데이터진흥원(2019). SQL 전문가 가이드 2013 Edition. 서울: 한국데이터진흥원.
